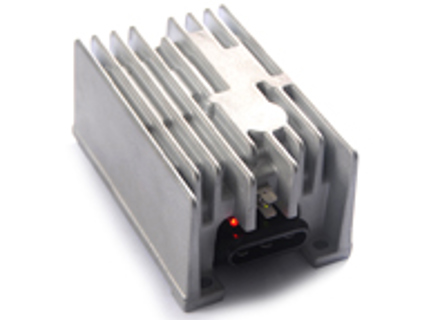

3 Pin CDI Zündmodul. Porsche 911 / 914/6 1965-77 Premiumversion - 91160270700
91160270700/3
Produkt Fahrzeuggruppe
- Porsche 911 1965-1968 2.0L / 912 SWB (F)
- Porsche 911 1968-1973 2.2L / 2.4L / 2.7L RS LWB (F)
- Porsche 911 1974-1977 2.7L / 1976-77 3.0 Carrera
- Porsche 914 (1970-1976)
Information
3 Pin CDI (HKZ) Zündmodul.
Premium-Version
(Bosch-Referenz 227-200-001)
Neue Perma Tune Gen 6
Passt:
Porsche 911 1965-77
Porsche 914/6
Haftungsausschluss: Bevor Sie diese CDI-Einheit einbauen, vergewissern Sie sich bitte, dass die neue PERMA TUNE-Spule damit ausgestattet ist. Versuchen Sie nicht, das Auto mit einer in Brasilien hergestellten Blue Bosch-Spule zu starten. Dadurch wird die Perma-Tune CDI-Box beschädigt und die Garantie erlischt. Wenn die CDI-Einheit nicht mit der PERMA TUNE-Spule gekauft wurde, wird die Garantie nicht respektiert. Die Montage mit Spulen anderer Marken erfolgt auf eigene Gefahr.
Das Gen 6 Premium Perma-Tune CDI-Modul erleichtert die Diagnose, indem es eine Onboard-Diagnose bereitstellt, die automatisch durch zwei farbige LED-Funktionsleuchten angezeigt wird.
Diese LED-Leuchten helfen bei der Diagnose sowohl des Zündmoduls als auch des Fahrzeugs. Die grüne LED ist eine Statusanzeige, die Diagnosefehlercodes blinken lassen kann. Die rote LED ist ein Stroboskoplicht, das jedes Mal aufleuchtet, wenn die Spulen auf die gleiche Weise zünden, wie ein Zeitlicht, das besonders nützlich ist, um Motorfehlzündungen zu erkennen.
Die LED-Funktionsleuchten sind im elektrischen Stecker des Kabelbaums montiert und können nur mit einem Spiegel gesehen werden, während das Modul eingeschaltet ist.
Als zusätzliches Feature des Perma-Tune Premium-Moduls gibt es drei selbstrückstellende Überlastungsschutzvorrichtungen, die Ihr Perma-Tune und Ihr Auto vor Überlastungsschäden schützen. Die Überlastungsschutze sind unter dem Zündmodul versteckt, damit sie das ursprüngliche Aussehen des Teils nicht beeinträchtigen.
Das Premium-Zündmodul verfügt über ein Druckgussgehäuse, das behandelt wurde, um die Patina des originalen Aluminium-Druckgussverteilers nachzuahmen, und verfügt über eine Reihe digitaler Funktionen, die das Basismodul nicht hat. Das Premium-Modul bietet volle Kontrolle über die Drehzahlbegrenzung, die mechanische Vorverstellung, die Leistungsabgabe, die Multi-Spark-Funktion und verfügt über viele andere Funktionen, die mit einem Computer, Tablet oder Smartphone programmiert werden können. Der 911906 ist für den Porsche 911 vorprogrammiert, sodass Programmieränderungen optional sind. Die programmierbare mechanische Vorschubfunktion ist sehr praktisch, um eine durch verschlissene mechanische Teile verzerrte Verteilervorschubkurve wiederherzustellen, ohne dass die Gewichte und Federn ausgetauscht werden müssen. Scrollen Sie nach unten, um weitere Informationen zu Ihren Programmieroptionen zu erhalten.
VERTEILER-TRIGGER-SIGNAL
Die zweithäufigste Ursache für Zündausfälle bei SC-Motoren ist der Zündauslöseschaltkreis.
Da die Zündbox von dem Magnetimpulsgeber gesteuert wird, der sich im Verteiler befindet, führt jede Unterbrechung des Auslösesignals zu einer Fehlfunktion der Zündbox. Beachten Sie, dass die Stecker im Gehäuse zurückdrücken können. Ziehen Sie die Gummimanschette zurück, um die Verbindung zwischen Box und Kabelbaum zu überprüfen.
Eine vollständige Demontage und Inspektion des Verteilers wird aufgrund der sporadischen Art der Auslösung von Problemen dringend empfohlen. Achten Sie besonders auf das abgeschirmte Kabel des Verteilerauslösers (grüner Draht), den Magneten des Magnetimpulsgenerators und die Wicklungsverbindung des Magnetimpulsgenerators, da diese Teile bekanntermaßen in Kombination ausfallen. Ein besonders häufiges Problem ist ein gebrochener Magnetpol. Anzeichen für eine Bogenbildung zwischen den Magnetpunkten des Magnetimpulsgenerators weisen auf einen defekten Rotor hin. Ersetzen Sie in diesem Fall Rotor, Magnetimpulswicklung, grünes Kabel und Zündbox. Die Perma-Tune Hochleistungsansteuerung ist so genau, dass verschlissene Verteilerwellenlager vom Drehzahlmesser erkannt werden können. Dies wird durch ein leichtes Springen der Tachonadel im Leerlauf angezeigt. Triggersignalprobleme können zu Doppeltriggerungen führen, was zu einem schwachen Zündfunken führt. Aufgrund der niedrigeren Auslöseauflösung der serienmäßigen Zündbox können einige Symptome von Triggersignalproblemen nach der Installation von Perma-Tune deutlicher werden. Beziehen Sie sich auf das Fahrzeug-Wartungshandbuch für die Spezifikationen der Wellenform des Auslösesignals und Reparaturanweisungen für den Verteiler.
Zum schnellen Testen des Auslöseschaltkreises ohne Verwendung eines Oszilloskops: Ziehen Sie den Kabelbaumstecker von der Zündbox ab. Siehe Diagramm der 911SC-Installationsanleitung, ein Ohmmeter zwischen Pin 3 und 6 des Kabelbaumsteckers anschließen. Um die Möglichkeit einer Fehldiagnose zu vermeiden, ziehen Sie am grünen Auslösesignaldraht, der sich an der Basis des Verteilers befindet, während Sie das Messgerät beobachten. Die veröffentlichte Spezifikation für den Magnetimpulsgenerator beträgt 600 Ohm +- 100. Unsere Erfahrung hat gezeigt, dass eine Abweichung von +- 25 Ohm darauf hinweist, dass defekte Verbindungen repariert oder die Wicklungen des Magnetimpulsgenerators ausgetauscht werden müssen.
Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.
91160270700
Das von Ihnen angezeigte Produkt verweist auf diese Nummern
Premium-Version
(Bosch-Referenz 227-200-001)
Neue Perma Tune Gen 6
Passt:
Porsche 911 1965-77
Porsche 914/6
Haftungsausschluss: Bevor Sie diese CDI-Einheit einbauen, vergewissern Sie sich bitte, dass die neue PERMA TUNE-Spule damit ausgestattet ist. Versuchen Sie nicht, das Auto mit einer in Brasilien hergestellten Blue Bosch-Spule zu starten. Dadurch wird die Perma-Tune CDI-Box beschädigt und die Garantie erlischt. Wenn die CDI-Einheit nicht mit der PERMA TUNE-Spule gekauft wurde, wird die Garantie nicht respektiert. Die Montage mit Spulen anderer Marken erfolgt auf eigene Gefahr.
Das Gen 6 Premium Perma-Tune CDI-Modul erleichtert die Diagnose, indem es eine Onboard-Diagnose bereitstellt, die automatisch durch zwei farbige LED-Funktionsleuchten angezeigt wird.
Diese LED-Leuchten helfen bei der Diagnose sowohl des Zündmoduls als auch des Fahrzeugs. Die grüne LED ist eine Statusanzeige, die Diagnosefehlercodes blinken lassen kann. Die rote LED ist ein Stroboskoplicht, das jedes Mal aufleuchtet, wenn die Spulen auf die gleiche Weise zünden, wie ein Zeitlicht, das besonders nützlich ist, um Motorfehlzündungen zu erkennen.
Die LED-Funktionsleuchten sind im elektrischen Stecker des Kabelbaums montiert und können nur mit einem Spiegel gesehen werden, während das Modul eingeschaltet ist.
Als zusätzliches Feature des Perma-Tune Premium-Moduls gibt es drei selbstrückstellende Überlastungsschutzvorrichtungen, die Ihr Perma-Tune und Ihr Auto vor Überlastungsschäden schützen. Die Überlastungsschutze sind unter dem Zündmodul versteckt, damit sie das ursprüngliche Aussehen des Teils nicht beeinträchtigen.
Das Premium-Zündmodul verfügt über ein Druckgussgehäuse, das behandelt wurde, um die Patina des originalen Aluminium-Druckgussverteilers nachzuahmen, und verfügt über eine Reihe digitaler Funktionen, die das Basismodul nicht hat. Das Premium-Modul bietet volle Kontrolle über die Drehzahlbegrenzung, die mechanische Vorverstellung, die Leistungsabgabe, die Multi-Spark-Funktion und verfügt über viele andere Funktionen, die mit einem Computer, Tablet oder Smartphone programmiert werden können. Der 911906 ist für den Porsche 911 vorprogrammiert, sodass Programmieränderungen optional sind. Die programmierbare mechanische Vorschubfunktion ist sehr praktisch, um eine durch verschlissene mechanische Teile verzerrte Verteilervorschubkurve wiederherzustellen, ohne dass die Gewichte und Federn ausgetauscht werden müssen. Scrollen Sie nach unten, um weitere Informationen zu Ihren Programmieroptionen zu erhalten.
VERTEILER-TRIGGER-SIGNAL
Die zweithäufigste Ursache für Zündausfälle bei SC-Motoren ist der Zündauslöseschaltkreis.
Da die Zündbox von dem Magnetimpulsgeber gesteuert wird, der sich im Verteiler befindet, führt jede Unterbrechung des Auslösesignals zu einer Fehlfunktion der Zündbox. Beachten Sie, dass die Stecker im Gehäuse zurückdrücken können. Ziehen Sie die Gummimanschette zurück, um die Verbindung zwischen Box und Kabelbaum zu überprüfen.
Eine vollständige Demontage und Inspektion des Verteilers wird aufgrund der sporadischen Art der Auslösung von Problemen dringend empfohlen. Achten Sie besonders auf das abgeschirmte Kabel des Verteilerauslösers (grüner Draht), den Magneten des Magnetimpulsgenerators und die Wicklungsverbindung des Magnetimpulsgenerators, da diese Teile bekanntermaßen in Kombination ausfallen. Ein besonders häufiges Problem ist ein gebrochener Magnetpol. Anzeichen für eine Bogenbildung zwischen den Magnetpunkten des Magnetimpulsgenerators weisen auf einen defekten Rotor hin. Ersetzen Sie in diesem Fall Rotor, Magnetimpulswicklung, grünes Kabel und Zündbox. Die Perma-Tune Hochleistungsansteuerung ist so genau, dass verschlissene Verteilerwellenlager vom Drehzahlmesser erkannt werden können. Dies wird durch ein leichtes Springen der Tachonadel im Leerlauf angezeigt. Triggersignalprobleme können zu Doppeltriggerungen führen, was zu einem schwachen Zündfunken führt. Aufgrund der niedrigeren Auslöseauflösung der serienmäßigen Zündbox können einige Symptome von Triggersignalproblemen nach der Installation von Perma-Tune deutlicher werden. Beziehen Sie sich auf das Fahrzeug-Wartungshandbuch für die Spezifikationen der Wellenform des Auslösesignals und Reparaturanweisungen für den Verteiler.
Zum schnellen Testen des Auslöseschaltkreises ohne Verwendung eines Oszilloskops: Ziehen Sie den Kabelbaumstecker von der Zündbox ab. Siehe Diagramm der 911SC-Installationsanleitung, ein Ohmmeter zwischen Pin 3 und 6 des Kabelbaumsteckers anschließen. Um die Möglichkeit einer Fehldiagnose zu vermeiden, ziehen Sie am grünen Auslösesignaldraht, der sich an der Basis des Verteilers befindet, während Sie das Messgerät beobachten. Die veröffentlichte Spezifikation für den Magnetimpulsgenerator beträgt 600 Ohm +- 100. Unsere Erfahrung hat gezeigt, dass eine Abweichung von +- 25 Ohm darauf hinweist, dass defekte Verbindungen repariert oder die Wicklungen des Magnetimpulsgenerators ausgetauscht werden müssen.
Zugehörige Referenznummern
Verwandte, ersetzte, Querverweisoder Alternativnummern zum Vergleich.
91160270700
91160270700
90160270200
901602702AX
911903
227-200-001
227200001
108540600
227200001
227200002
901602702X
911906
Das von Ihnen angezeigte Produkt verweist auf diese Nummern
544,05 €
Jetzt 516,85 €
Auf Lager
Sicher einkaufen
12 Monate Garantie
Weltweite Lieferung
