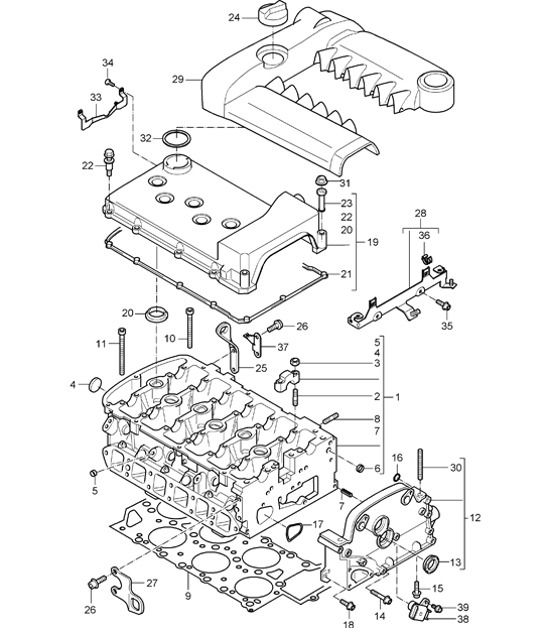

Testata / coperchio testata / coperchio motore - M02.2Y - 955 Cayenne 2004>> - PORSCHE
Fai clic sui numeri delle immagini per visualizzare le info del prodotto
103-02| N. (numero) | N. componente | Desc | Nota | Modello |
|---|---|---|---|---|
| 1 | 95510490100 | testata senza valvole | ||
| 2 | 95510439700 | borchia M7 X 45 | ||
| 3 | N90279006 | dado esagonale M7 | ||
| 4 | N90898202 | coperchio B 30 | ||
| 5 | N0119104 | coperchio 10 MM | ||
| 6 | N10218601 | coperchio 15 MM | ||
| 7 | N90332701 | mattarello 9 X 11,8 | ||
| 8 | N0444115 | prigioniero M 8 X 30 | ||
| 9 | 95510438300 | guarnizione della testata | ||
| 10 | 95510438400 | vite a testa bombata M 10 X 1,5 X 111 | ||
| 11 | 95510438410 | vite a testa bombata M 10 X 1,5 X 141 | ||
| 12 | 95510412201 | coperchio quadro elettrico superiore | ||
| - | 00004330510 | composto sigillante 1 tubo da 50 ml. per coperchio quadro elettrico superiore | ||
| 13 | 95510409100 | guarnizione | ||
| 14 | N10618701 | vite a testa bombata M 6 X 70 | ||
| 15 | N90355903 | vite combinata M 8 X 30 | ||
| 16 | N90041102 | sigillo tondo 8 X 3 | ||
| 17 | 95510411900 | anello di tenuta | ||
| 18 | N10621101 | vite combinata M 6 X 20 | ||
| 19 | 95510442900 | coperchio della testata del cilindro | ||
| 20 | 95510448401 | guarnizione | ||
| 21 | 95510448300 | guarnizione | ||
| 22 | 95510483101 | vite a testa esagonale con bussola di guida | ||
| 23 | 95510483111 | manicotto guida | ||
| - | N91008301 | pressacavo 8 X 11,9 X 0,5 | ||
| 24 | 95510448500 | coperchio | ||
| 25 | 95510439000 | scheda | ||
| 26 | N91084201 | vite M8X25 | ||
| 27 | 95510439200 | grillo per il trasporto | ||
| 28 | 95510450100 | supporto | ||
| 29 | 95510492500 | coperchio del motore | ||
| 30 | N10277103 | prigioniero M6 X 62 | ||
| 31 | N01508213 | dado esagonale M6 | ||
| 32 | 95510428701 | anello di tenuta | ||
| 33 | 95560720900 | supporto | ||
| 34 | N10335202 | vite a testa bombata M 6 X 12 | ||
| 35 | N10248003 | vite a testa bombata M 6 X 14 | ||
| 36 | N91009101 | serracavo 7,9 - 8,1 | ||
| 37 | 95560721000 | supporto | ||
| 38 | 95560610600 | mittente di sala | ||
| 39 | N10451405 | vite a testa bombata M 6 X 16 |
