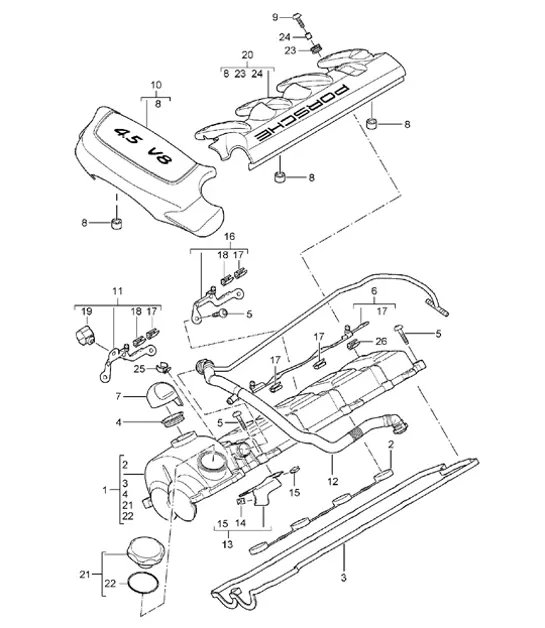

Coperchio valvole / Coperchio motore- M48.00 / M48.50 - 955 Cayenne 2003-06 - PORSCHE
Fai clic sui numeri delle immagini per visualizzare le info del prodotto

N. (numero) | N. componente | Desc | Nota | Modello |
---|---|---|---|---|
1 | 94810513107 | coperchio valvole cilindri 1 - 4 | ||
1 | 94810513207 | coperchio valvole cilindri 5 - 8 | ||
2 | 94810593300 | guarnizione | ||
3 | 94810593103 | guarnizione cilindri 1 - 4 | ||
3 | 94810593205 | guarnizione cilindri 5 - 8 | ||
4 | 94810593400 | guarnizione | ||
5 | 99907334101 | vite a testa tonda M 6 X 30 | ||
6 | 94810520103 | sostenere i cilindri 1 - 4 | ||
7 | 94860714000 | berretto | ||
8 | 95511023600 | presa a sfera | ||
9 | WHT003425 | vite torx M5X16 | ||
10 | 95511021301 | copertina | M48.00 | |
10 | 95511021311 | copertina | M48.50 | |
11 | 94810520201 | sostenere i cilindri 5 - 8 | ||
12 | 94810721552 | basamento di spurgo della linea di sfiato | M48.50 | |
12 | 94810721503 | basamento di spurgo della linea di sfiato | M48.00 | |
13 | 94860611101 | linea di supporto sonda lambda | ||
14 | 99950780809 | fermacavo 6,0 | ||
15 | 99965115201 | serracavo 3,5 - 4,0 | ||
16 | 94810520301 | sostenere i cilindri 5 - 8 | ||
17 | 99965115902 | serracavo 13 - 15 | ||
18 | 99959136001 | porta cavo | ||
19 | 99950737040 | portagomma 23,0 - A | ||
20 | 95510514100 | coprire i cilindri 1 - 4 | ||
20 | 95510514200 | coprire i cilindri 5 - 8 | ||
21 | 94810703501 | ingresso olio coperchio | ||
22 | 99610733600 | guarnizione coperchio | ||
23 | 95511063800 | gommino | ||
24 | 95511082500 | manica | ||
25 | 99950779809 | serracavo 5,1 | M48.00 | |
26 | 99965232603 | serracavo 3,5 - 4,0 | M48.00 | |
26 | 99965232603 | serracavo 3,5 - 4,0 | M48.50 |
