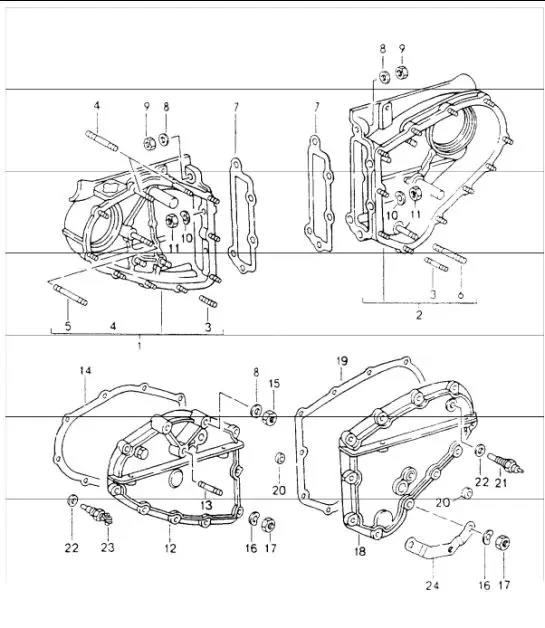

chain case 964 TURBO M30.69 1991-92 - PORSCHE
Haga clic sobre los números de la imagen para ver la información del producto

N.º (número) | N.º de pieza | descripción | Nota | Modelo |
---|---|---|---|---|
1 | 93010506102 | chain case | /L | |
2 | 93010506201 | chain case | /R | |
3 | 99906210203 | stud BM 6 X 22 | ||
4 | 99906205202 | stud BM 8 X 42 | ||
5 | 99906225502 | stud M 8 X 60 | ||
6 | 99906204103 | stud M 8 X 50 | ||
7 | 93010519306 | gasket | ||
8 | 90003101430 | washer 8,4 | ||
9 | 90091002202 | lock nut M 8 | ||
10 | N0122418 | spring washer B 8 | ||
11 | 90007606402 | hexagon nut M 8 | ||
12 | 93010506308 | lid | /L | |
13 | 99906201002 | stud BM 8 X 35 | ||
14 | 93010519103 | gasket | /L | |
15 | 90008400403 | hexagon nut M 8 | ||
16 | 90003101130 | washer 6,4 | ||
17 | 90091004709 | lock nut M 6 | ||
18 | 93010506410 | lid | /L | |
19 | 93010519204 | gasket | /R | |
20 | 90003600803 | lid | ||
21 | 93060611703 | temperature switch | ||
22 | 90012300730 | sealing ring A 14 X 18 | ||
23 | 93061711800 | temperature switch | ||
24 | 93020721500 | support |
